โมดูลขยายพลังงาน RF 50 วัตต์ ครอบคลุม 6 ถึง 8GMHz สําหรับการสื่อสารและวัดสัญญาณจอม
ชื่อแบรนด์:
PTC
หมายเลขรุ่น:
PTC-A6080-50W
สถานที่ผลิต:
เซินเจิ้นประเทศจีน
การรับรอง:
QS,CE
ขั้นต่ำ:
1 ชิ้น
ราคา:
Neg
ความสามารถในการจัดหา:
50000/ม
เวลาการส่งมอบ:
3-30 วัน
เงื่อนไขการชำระเงิน:
เวสเทิร์นยูเนี่ยน, T/T, L/C, D/A, D/P
บรรจุภัณฑ์มาตรฐาน:
บรรจุกล่อง
รายละเอียดสินค้า
เน้น:
โมดูลขยายกําลัง RF 50 วัตต์
,เครื่องเสริมเสียงซับซ้อนสัญญาณ 6 ถึง 8GHz
,โมดูลขยาย RF สําหรับการวัดการสื่อสาร
คําอธิบายสินค้า
ข้อมูลรายละเอียดและลักษณะ

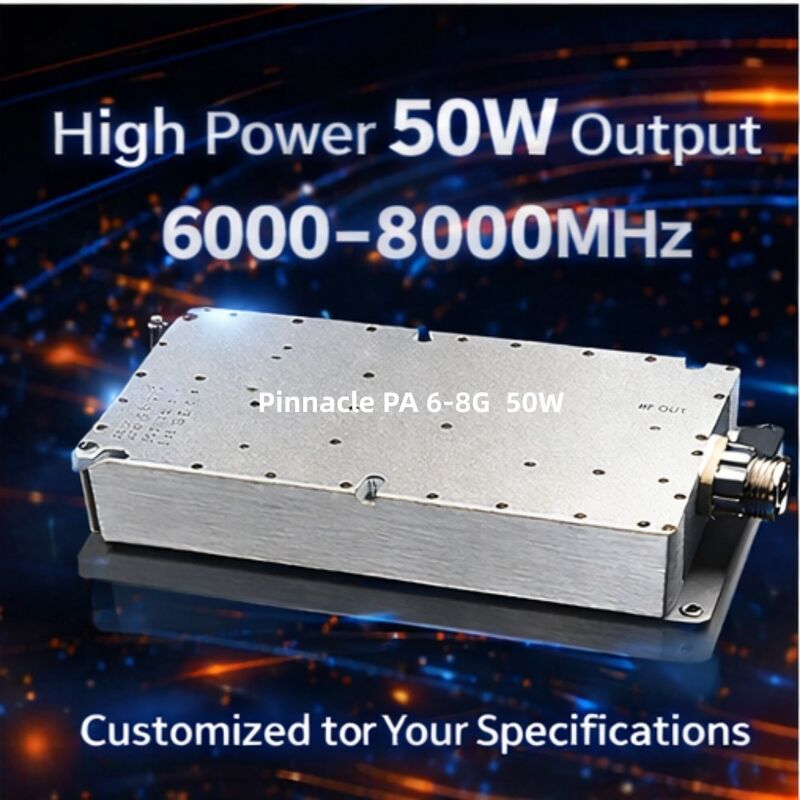

โมดูลขยายกำลัง RF - 50W, 6-8GHz
โมดูล RF ระดับมืออาชีพ 6-8GHz พร้อมกำลังขับ 50W ออกแบบมาสำหรับการรบกวนสัญญาณ ระบบสื่อสาร และการใช้งานด้านการวัด
ภาพรวมผลิตภัณฑ์
โมดูลขยายกำลัง RF 6-8GHz นี้ให้กำลังขับ 50W โดยไม่ต้องใช้แหล่งสัญญาณภายนอก มีให้เลือกหลายช่วงความถี่ ได้แก่ 400-3000MHz, 2500-6000MHz และ 6000-8000MHz สำหรับการกำหนดค่า RF PA
คุณสมบัติหลัก
- ประสิทธิภาพแบบ Ultra-Wideband: ครอบคลุมตั้งแต่ 400MHz ถึง 3000MHz อย่างราบรื่น ไม่จำเป็นต้องใช้เครื่องขยายสัญญาณแบบ Narrow-band หลายตัว
- เทคโนโลยี GaN ขั้นสูง: ใช้ชิป Gallium Nitride บน Silicon Carbide (GaN-on-SiC) ที่มีประสิทธิภาพสูงเพื่อความหนาแน่นของกำลังและความสามารถในการจัดการความร้อนที่เหนือกว่า
- การป้องกันในตัว: วงจรรวมสำหรับการป้องกันอุณหภูมิเกินและการป้องกัน VSWR เพื่อป้องกันความเสียหายจากการสะท้อนของสัญญาณ
- กะทัดรัดและทนทาน: โครงอะลูมิเนียมอัลลอยด์ที่ผลิตด้วยความแม่นยำ ออกแบบมาเพื่อทนทานต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรงและสภาพแวดล้อมที่เกี่ยวข้องทั้งหมด
- ปรับแต่งได้: ช่วงความถี่และกำลังขับสามารถปรับแต่งได้ตามความต้องการของลูกค้า
การใช้งาน
- การต่อต้านอิเล็กทรอนิกส์ (ECM): เหมาะอย่างยิ่งสำหรับระบบรบกวนสัญญาณและการรบกวนคลื่นความถี่กว้าง
- การทดสอบและการวัด: แหล่งกำเนิดกำลังระดับห้องปฏิบัติการที่เชื่อถือได้สำหรับการทดสอบ EMC และการวัดเสาอากาศ
- ระบบสื่อสาร: ตัวขยายกำลังสูงสำหรับสถานีภาคพื้นดิน 5G, Wi-Fi 6 และดาวเทียม
- ระบบเรดาร์: การใช้งานแบบพัลส์และ CW (Continuous Wave) สำหรับการตรวจจับเรดาร์สมัยใหม่
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงความถี่ | 6-8GHz |
| กำลังขับ (P_sat) | ≥50W |
| อัตราขยาย | ≥50dB |
| ความเรียบของอัตราขยายในแบนด์ | ≤5.0dB |
| กระแสทำงาน | ≤5.5A |
| ขั้วต่อ | SMA-Female |
| แหล่งจ่ายไฟและอินเทอร์เฟซควบคุม | DB7W2 |
| แหล่งจ่ายไฟ VCC และแรงดันไฟฟ้าสูงสุด | +28V, +32V |
| ขนาด | 180×90×25 มม. (ไม่รวมขั้วต่อ) |
| น้ำหนักสุทธิ | 1 กก. |
| สายไฟแหล่งจ่ายไฟ | สายสีแดง+สีดำ+เปิดใช้งาน |
| อุณหภูมิทำงาน | -40°C ถึง +55°C |
