400-3000MHZ แบรดแบนด์ แบรดแบนด์ 50W RF Power Amplifier
ชื่อแบรนด์:
PTC
หมายเลขรุ่น:
PTC-A4030-50W
สถานที่ผลิต:
เซินเจิ้นประเทศจีน
การรับรอง:
QS,CE
ขั้นต่ำ:
1 ชิ้น
ราคา:
Neg
ความสามารถในการจัดหา:
50000/ม
เวลาการส่งมอบ:
3-30 วัน
เงื่อนไขการชำระเงิน:
เวสเทิร์นยูเนี่ยน, T/T, L/C, D/A, D/P
บรรจุภัณฑ์มาตรฐาน:
บรรจุกล่อง
รายละเอียดสินค้า
เน้น:
โมดูลขยายกําลัง RF 400-3000MHz
,เครื่องขยาย RF แบรนด์บานด์ 50W
,โมดูลขยายกำลังย่านความถี่กว้าง
คําอธิบายสินค้า
ข้อมูลรายละเอียดและลักษณะ
โมดูลเครื่องขยายกําลัง RF ขนาด 50W ขนาด 400-3000MHz

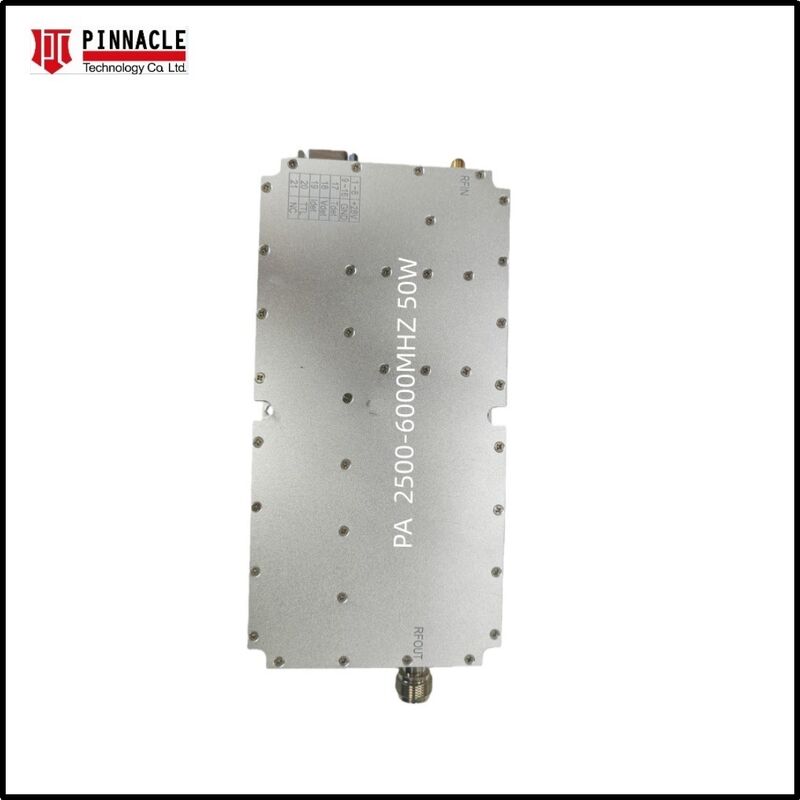

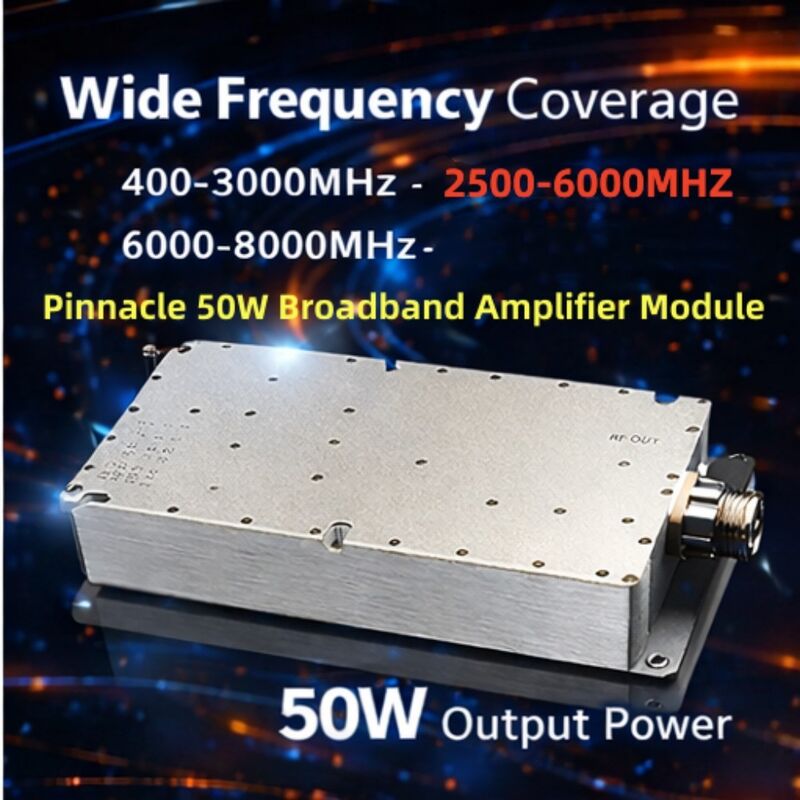

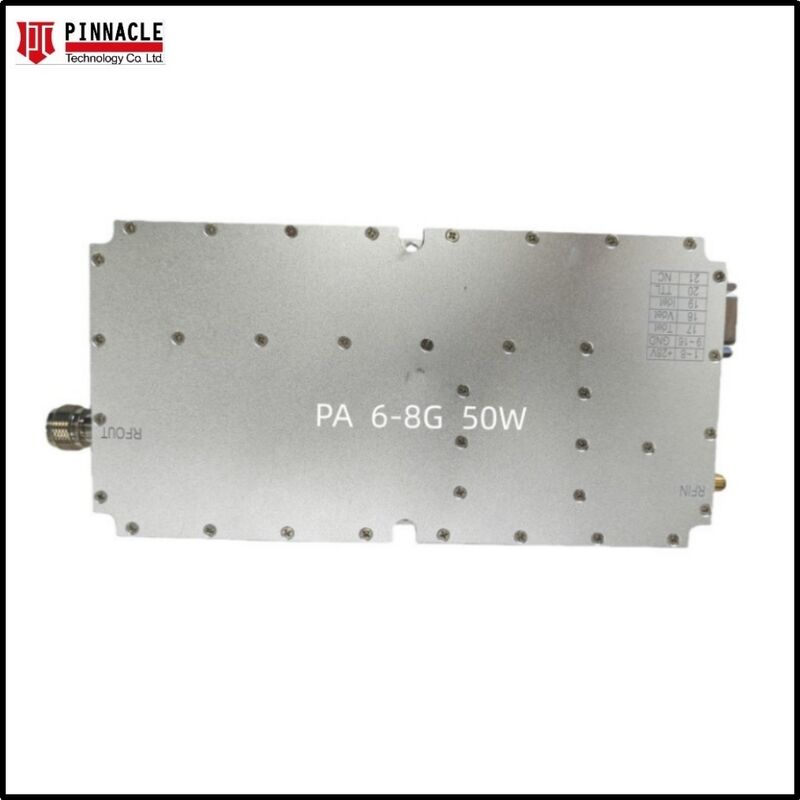

โมดูล RF 400-3000MHz เครื่องขยายพลังงาน 50W นี้เป็นโมดูลขยายพลังงานที่ไม่มีแหล่งสัญญาณที่ส่งผลิตพลังงาน 50W. มีให้เลือกในช่วงความถี่หลายประเภทรวมถึง 400-3000MHz, 2500-6000MHz,และการตั้งค่า RF PA 6000-8000MHz.
ลักษณะสําคัญ
ผลงาน Ultra-Wideband
การครอบคลุมแบบเรียบร้อยจาก 400MHz ถึง 3000MHz ทําให้ไม่จําเป็นต้องใช้เครื่องกระตุ้นแดนแคบหลายเครื่อง
เทคโนโลยี GaN ที่ทันสมัย
ใช้อุปกรณ์ Gallium Nitride on Silicon Carbide (GaN-on-SiC) ที่มีประสิทธิภาพสูง เพื่อความหนาแน่นของพลังงานและการจัดการความร้อนที่สูงกว่า
การ ป้องกัน
ประกอบด้วยวงจรบูรณาการสําหรับการป้องกันอุณหภูมิเกิน และการป้องกัน VSWR (Voltage Standing Wave Ratio) เพื่อป้องกันความเสียหายจากการสะท้อนสัญญาณ
การออกแบบที่กระชับกระชับและแข็งแรง
ที่ตั้งอยู่ในเซสซี่เหล็กอัลลูมิเนียมที่มีการแปรรูปแม่นยํา ออกแบบมาเพื่อทนต่อสภาพแวดล้อมอุตสาหกรรมและสภาพแวดล้อมที่ยากลําบาก
ตัวเลือกการปรับแต่ง
ระยะความถี่และพลังงานออกสามารถปรับแต่งตามความต้องการเฉพาะเจาะจง
การใช้งาน
- การป้องกันทางอิเล็กทรอนิกส์ (ECM): เหมาะสําหรับระบบบดสัญญาณและระบบการขัดขวางความถี่
- การทดสอบและการวัด: แหล่งพลังงานที่น่าเชื่อถือในห้องปฏิบัติการสําหรับการทดสอบ EMC และการวัดแอนเทนนา
- ระบบสื่อสาร: เครื่องขยายพลังงานสูงสําหรับสถานีพื้นดิน 5G, Wi-Fi 6 และดาวเทียม
- ระบบราดาร์: การใช้งานแบบ Pulse และ CW (Continuous Wave) สําหรับการตรวจจับราดาร์ที่ทันสมัย
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ระยะความถี่ | 400-3000MHz |
| พลังการออก (P_sat) | ≥50W |
| ประโยชน์ | ≥50dB |
| การเพิ่มความราบในวงจร | ≤5.0dB |
| กระแสการทํางาน | ≤5.5A |
| เครื่องเชื่อม | SMA-หญิง |
| อินเตอร์เฟซไฟฟ้าและการควบคุม | DB7W2 |
| พลังงานไฟฟ้า VCC และความดันสูงสุด | +28V, +32V |
| ขนาด | 180×90×25mm (ไม่รวมเครื่องเชื่อม) |
| น้ําหนักสะสม | 1 กิโลกรัม |
| สายไฟฟ้า | สีแดง + สีดํา + สายไฟเปิด |
| อุณหภูมิการทํางาน | -40°C ถึง +55°C |
