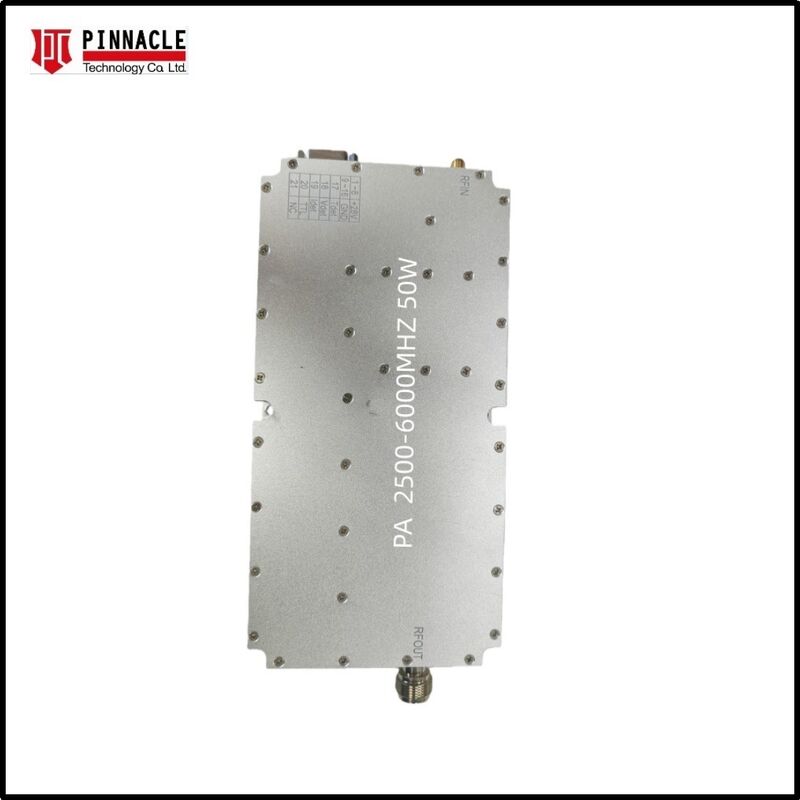

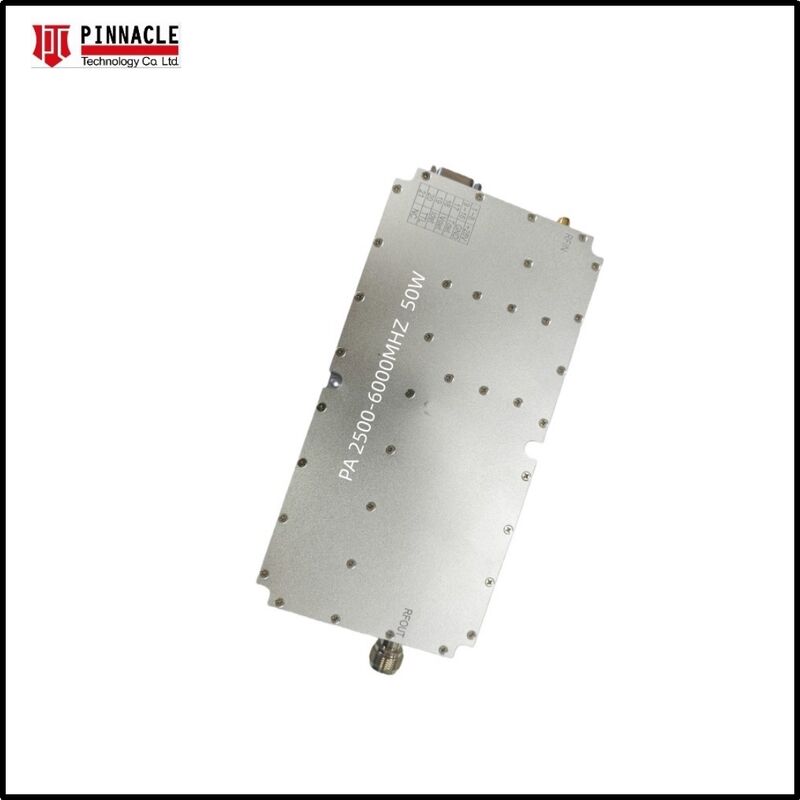

โมดูลขยายพลังงาน RF Ultra Wideband 2500 ถึง 6000MHz พลังงานออก 50W เหมาะสําหรับ 5G WiFi 6 แอปพลิเคชั่นระบบดาวเทียมและราดาร์
ชื่อแบรนด์:
PTC
หมายเลขรุ่น:
PTC-A2560-50W
สถานที่ผลิต:
เซินเจิ้นประเทศจีน
การรับรอง:
QS,CE
ขั้นต่ำ:
1 ชิ้น
ราคา:
Neg
ความสามารถในการจัดหา:
50000/ม
เวลาการส่งมอบ:
3-30 วัน
เงื่อนไขการชำระเงิน:
เวสเทิร์นยูเนี่ยน, T/T, L/C, D/A, D/P
บรรจุภัณฑ์มาตรฐาน:
บรรจุกล่อง
รายละเอียดสินค้า
เน้น:
โมดูลขยายพลังงาน RF Ultra Wideband
,เครื่องขยายกําลัง RF 50W สําหรับ 5G
,เครื่องขยายเสียง RF ดาวเทียม WiFi 6
คําอธิบายสินค้า
ข้อมูลรายละเอียดและลักษณะ

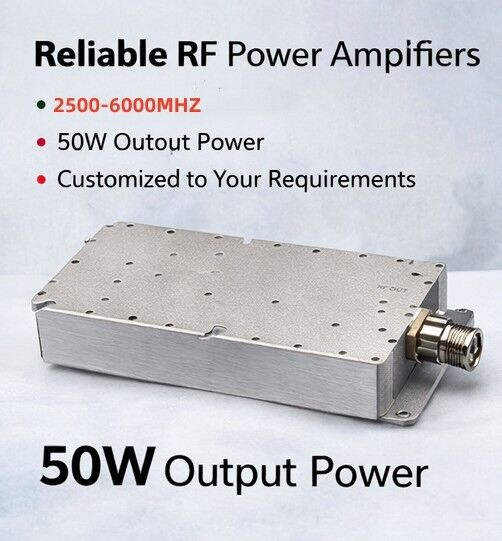

โมดูลขยายพลังงาน RF Ultra Wideband 2500 ถึง 6000MHz พลังงานออก 50W
โมดูล RF 2500-6000MHz นี้เป็นโมดูลขยายกําลัง 50W ที่ออกแบบมาสําหรับการใช้งานระบบ 5G, WiFi 6, ดาวเทียม และราดาร์ โมดูลทํางานโดยไม่ต้องการแหล่งสัญญาณภายนอก
ลักษณะสําคัญ
- อัตราการทํางาน Ultra-Wideband:การครอบคลุมที่เรียบร้อยจาก 400MHz ถึง 3000MHz ทําให้ไม่จําเป็นต้องใช้เครื่องกระตุ้นแดนแคบหลายเครื่อง
- เทคโนโลยี GaN ที่ทันสมัยใช้อุปกรณ์ Gallium Nitride on Silicon Carbide (GaN-on-SiC) ที่มีประสิทธิภาพสูง เพื่อความหนาแน่นของพลังงานและการจัดการความร้อน
- การป้องกันที่ติดตั้ง:รวมวงจรบูรณาการสําหรับการป้องกันอุณหภูมิเกิน และการป้องกัน VSWR (Voltage Standing Wave Ratio) เพื่อป้องกันความเสียหายจากการสะท้อนสัญญาณ
- คอมแพคต์และแข็งแรง:ที่ตั้งอยู่ในเซสซี่เหล็กอัลลูมิเนียมที่มีการแปรรูปแม่นยํา ออกแบบมาเพื่อทนต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรงและสภาพแวดล้อมอื่นๆ
- สามารถปรับแต่งได้:ระยะความถี่และผลิตสามารถปรับเปลี่ยนตามคําขอ
การใช้งาน
- การป้องกันทางอิเล็กทรอนิกส์ (ECM):เหมาะสําหรับระบบรบกวนสัญญาณและระบบรบกวนความถี่
- การทดสอบและการวัด:แหล่งพลังงานที่น่าเชื่อถือในห้องปฏิบัติการสําหรับการทดสอบ EMC และการวัดแอนเทนนา
- ระบบสื่อสาร:เครื่องยกระดับพลังงานสูงสําหรับสถานีพื้นดิน 5G, Wi-Fi 6 และดาวเทียม
- ระบบราดาร์:การประยุกต์ใช้ Pulse และ CW (Continuous Wave) สําหรับการตรวจจับราดาร์ที่ทันสมัย
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ระยะความถี่ | 2500-6000MHz |
| พลังการออก (P_sat) | ≥50W |
| ประโยชน์ | ≥50dB |
| การเพิ่มความราบในวงจร | ≤5.0dB |
| กระแสการทํางาน | ≤5.5A |
| เครื่องเชื่อม | SMA-หญิง |
| อินเตอร์เฟซไฟฟ้าและการควบคุม | DB7W2 |
| พลังงานไฟฟ้า VCC และความดันสูงสุด | +28V, +32V |
| ขนาด | 180×90×25mm (ไม่รวมเครื่องเชื่อม) |
| น้ําหนักสะสม | 1 กิโลกรัม |
| สายไฟฟ้า | สีแดง + สีดํา + สายไฟเปิด |
| อุณหภูมิการทํางาน | -40°C ถึง +55°C |
