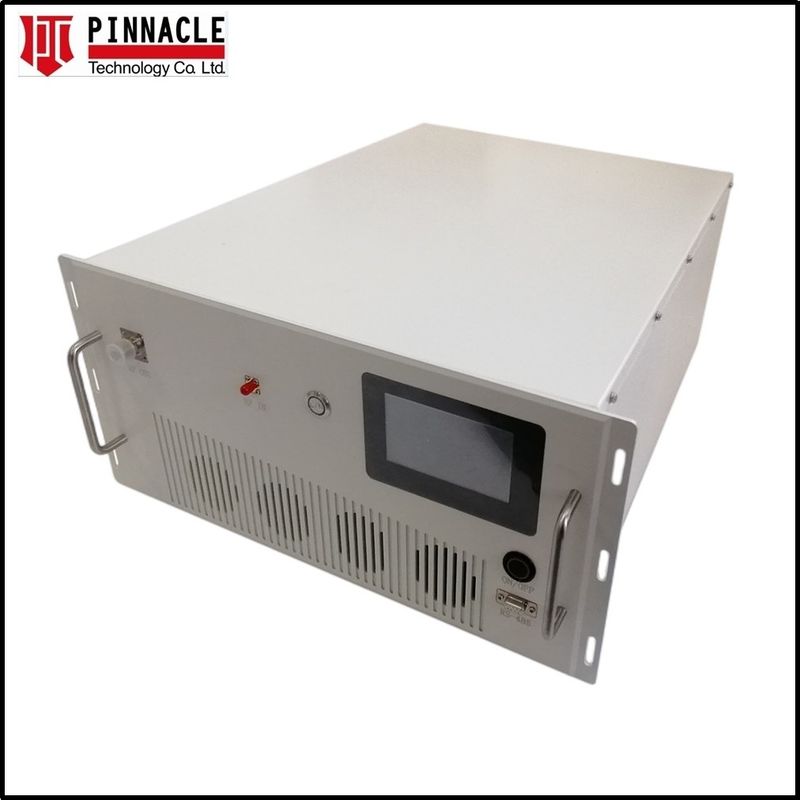

คอนเตอร์ Drone PA RF Power Amplifier Module โมดูลซับสัญญาณ โมดูลซับสัญญาณ 200W

รายละเอียดสินค้า

ชื่อสินค้า:

โมดูล PA/RF สำหรับเครื่องขยายสัญญาณ RF กำลังสูง 1000-2000MHz พร้อมตู้

เลขส่วน:

พีทีซี-เอชพีเอ-200วัตต์

พารามิเตอร์:

ข้อดีของผลิตภัณฑ์ การออกแบบ GaN เชิงเส้นคลาส A/AB ระบบติดตั้งในแร็ค แบนด์วิดท์กว้างทันที เหมาะสำหรับ

เน้น:

โมดูลขยายพลังงาน RF ของ Drone

โมดูลเครื่องขยายพลังงาน rf 200W

โมดูลยับยับสัญญาณของ Drone

เงื่อนไขการชําระเงินและการจัดส่ง

สินค้าที่เกี่ยวข้อง

โมดูลขยายพลังงาน UHF 10W Bluetooth Signal Jammer 5800MHz

หา ราคา ที่ ดี ที่สุด

โมดูลขยายพลังงาน RF ที่ติดอยู่บนราค 5.6G-6G รับรอง ISO9000

หา ราคา ที่ ดี ที่สุด

คอนเตอร์ Drone PA RF Power Amplifier Module โมดูลซับสัญญาณ โมดูลซับสัญญาณ 200W

หา ราคา ที่ ดี ที่สุด

แอนติ UAS RF สัญญาณ Wifi VHF แอมพลิเฟอเรอร์โมดูล 30W ปรับแต่ง

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86-755-86239323

ติดต่อตอนนี้

คําอธิบายสินค้า

รายละเอียดสินค้า:

ปริมาตรสินค้า:

รายละเอียดไฟฟ้า

ปริมาตร	รายละเอียด	หมายเหตุ
ระยะความถี่ในการทํางาน	1.0 - 2.0 GHz
พลังงานออก	120 วัตต์ นาที	CW
การออกกําลัง @ P1dB	100 วัตต์	CW
การเพิ่มพลังงาน	50dB นาที
การเพิ่มพลังงาน	4.0 dB p-p แม็กซ์	พลังการเข้าแบบคง
การเสียผลตอบแทนของ input / output	10 dB นาที	เทียบกับ 50 โอม
อินเตอร์โมดูเลชั่น 2 เสียง (IMD)	-30 dBc แบบ	40 dBm/โทน Δ = 1 MHz
ฮาร์โมนิก	-20 dBc แบบ	-15dBc @ 1GHz - ในระดับ Pout
อ้างอิง	-60 dBc มากที่สุด	อุปกรณ์ที่ไม่สมอง
โลเตจการทํางาน	28 VDC Nom
การบริโภคปัจจุบัน	28 แอมเปอร์สูงสุด	ในระดับ Pout
ป้องกันพลังงานเข้าสูงสุด	+8 dBm	< 10 วินาที โดยไม่เสียหาย
การป้องกัน VSWR ความจุ	5: 1	< 1 นาทีในอัตราการออกกําลัง
เปิด / ปิดความเร็ว	5 μSec มากที่สุด

ลักษณะสิ่งแวดล้อม

ปริมาตร	รายละเอียด	หมายเหตุ
อุณหภูมิห้องทํางาน	-20 ถึง +65 °C
อุณหภูมิในการเก็บ	-40 ถึง + 85 °C
ความชุ่มชื้น	5 ถึง 95 %	เครื่องประปา

รายละเอียดทางกล

ปริมาตร	รายละเอียด	หมายเหตุ
ขนาด	300 x 400 x 60 มิลลิเมตร	ไม่รวมเครื่องเชื่อม
น้ําหนัก	80.1 กิโลกรัม
เครื่องเชื่อม RF In/Out	SMA / ประเภท N หญิง
แรงไฟ DC / เครื่องเชื่อมอินเตอร์เฟส	ไฮบริด 9-ปิน D-Sub	9W4
การเย็น	เครื่องระบายความร้อนภายนอก	ต้องการอากาศแรง

D-SUB CONNECTOR PIN แผนการ

ปิน	หน้าที่	คําอธิบาย
1	FWD	OPTION 101 - การตรวจจับพลังงานด้านหน้า
2	VVA	ตัวเลือกที่ 103 - เครื่องปรับความดันแบบแปรเปลี่ยน
3	เครื่องตรวจจับกระแสไฟฟ้า	ฉัน_D@20mV/100mA แบบ
4	TEMP SENSOR	V_T@10mV/°C + 500mV แบบ
5	ปิด	TTL
A1, A2	VDD	28VDC
A3, A4	GND	ดิน
