โมดูลขยายพลังงาน RF ที่ติดอยู่บนราค 5.6G-6G รับรอง ISO9000
ชื่อแบรนด์:
PTC
หมายเลขรุ่น:
เอชพีเอ200ดับเบิ้ลยู
สถานที่ผลิต:
เชียงใหม่ จีน
การรับรอง:
ISO 9000
ขั้นต่ำ:
1 ชุด
ราคา:
Contact Us
ความสามารถในการจัดหา:
500000
เวลาการส่งมอบ:
10-20 วัน
เงื่อนไขการชำระเงิน:
T/T, Western Union
บรรจุภัณฑ์มาตรฐาน:
กล่อง
รายละเอียดสินค้า
เน้น:
ราค มอนท์โมดูลขยายพลังงาน RF
,โมดูลเครื่องขยายพลังงาน ISO9000 rf
,รีค มอนท์โมดูลเครื่องขยายเสียง RF
Model NO.:
พีทีซี-เอชพีเอ200ดับเบิ้ลยู
Frequencies:
5.6-6กิกะเฮิรตซ์
Output Power:
200W
Dimension:
620 x 480 x 53 มม.
Class:
AB เชิงเส้น
Rack Size:
ชั้นวางมาตรฐาน 19 ฟุตและความสูง 6U
คําอธิบายสินค้า
ข้อมูลรายละเอียดและลักษณะ

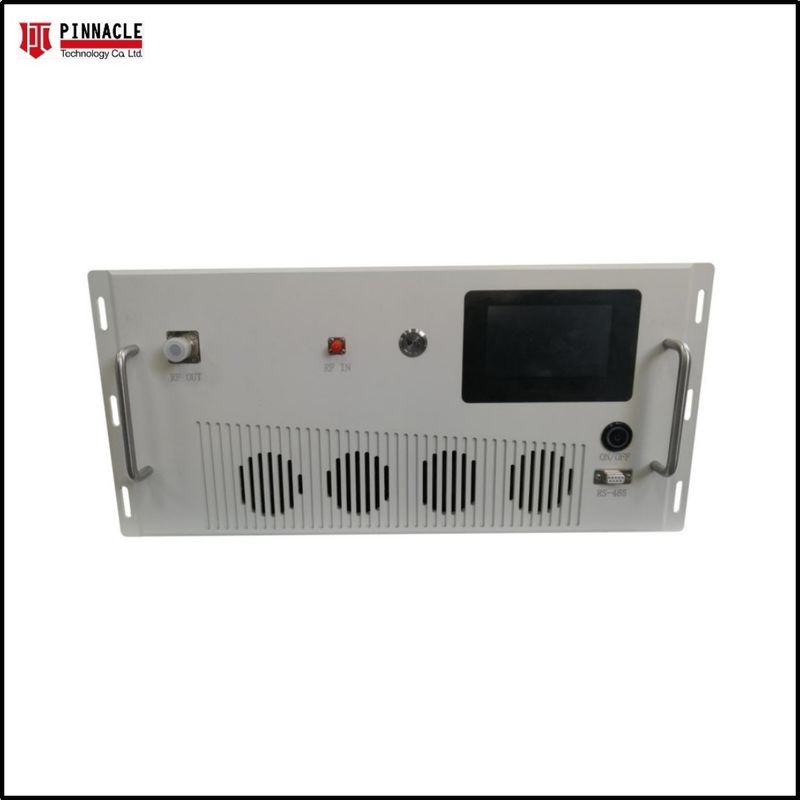

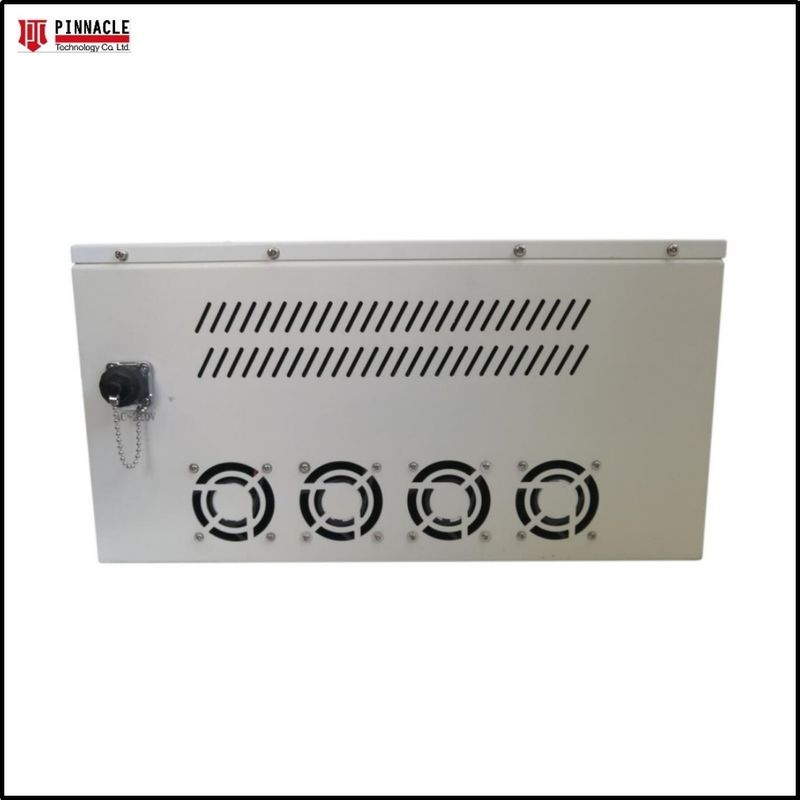

19 " แรคมาตรฐานติดตั้ง 5.6g-6g พลังงานสูง 200W RF Power Amplifier Module
PTC-HPA200W เป็นเครื่องขยายพลังงานสูงแบบ Solid State เราแต่งตัวเครื่องขยายพลังงานทั้งหมดตามคําขอของลูกค้าแต่ละคนรุ่นนี้ถูกออกแบบด้วย19' สแตนดาร์ด Rack & 6U ความสูง.
รายละเอียดไฟฟ้า:50, 25 °C
| ปริมาตร | รายละเอียด | หมายเหตุ | |||||
| ระยะความถี่ในการทํางาน | 5700-5800 MHz | ||||||
| พลังงานออก @ ความอิ่ม | 300 วัตต์ประเภท | CW | |||||
| การออกกําลัง @ P1dB | 200 วัตต์ นาที | ||||||
| การเพิ่มพลังงาน | 54 dB นาที | Pin=0dBm สําหรับการทํางานปกติ | |||||
| การเพิ่มพลังงาน | 1.5-2dB p-p แม็กซ์ | พลังการเข้าแบบคง | |||||
| คุณลักษณะของกระแทก | ความกว้าง | หน้าที่ | PRF | ||||
| 100 nS | |||||||
| การเสียค่ากลับข้อมูล | -10 dB สูงสุด | เทียบกับ 50 โอม | |||||
| อินเตอร์โมดูเลชั่น 2 เสียง (IMD) | -30 dBc แบบ | 44dBm/โทน = 1MHz | |||||
| รายการเสียง | < 20 dB | ||||||
| ฮาร์โมนิก | <-25dBc แบบ | ที่กําลังการออกระดับ | |||||
| อ้างอิง | -60 dBc มากที่สุด | อุปกรณ์ที่ไม่สมอง | |||||
| โลเตจการทํางาน | 100V-AC | ||||||
| การบริโภคพลังงาน | 1500 วัตต์ แม็กซ์ | ในระดับ Pout | |||||
| การป้องกันพลังงานเข้า | +20dBm แม็กซ์ | < 10 วินาที โดยไม่เสียหาย | |||||
| การป้องกัน VSWR ความจุ | 5: 1 สูงสุด | < 1 นาทีในระดับ Pout | |||||
ลักษณะสิ่งแวดล้อม |
|||||||
| ปริมาตร | รายละเอียด | หมายเหตุ | |||||
| อุณหภูมิบริเวณทํางาน | - 20ถึง +55°C | ||||||
| อุณหภูมิในการเก็บ | -40 ถึง + 85 °C | ||||||
| ความชุ่มชื้น | 5 ถึง 95 % | เครื่องประปา | |||||
รายละเอียดทางกล |
|||||||
| ปริมาตร | รายละเอียด | หมายเหตุ | |||||
| ขนาด W x H x D | 620 × 480 × 530 มม. | 5U - ยกเว้นมือจับ | |||||
| น้ําหนัก | 25 กิโลกรัม | ||||||
| เครื่องเชื่อม RF เข้า / ออก | ประเภท N หญิง | แผ่นหน้าหรือหลัง | |||||
| แอร์ / อินเตอร์เฟซ | IEC 60320-C14 / 9-Pin D-Sub | หรือเทียบเท่า | |||||
| การเย็น | สร้างฟันเย็น | อัตราความเร็วที่เปลี่ยนแปลง | |||||
| ปรับปรุง: ดิจิทัล มอนิเตอร์และการควบคุม: | Ethernet RJ-45 TCP/IP, RS422/485, USB | ไม่จําเป็น | |||||
| FWD, REV, VSWR, GAIN, ALC, V & I, TEMP | อินเตอร์เฟซ GPIB แบบเลือก | แอปพลิเคชัน Bluetooth ระยะไกล | |||||
การออกแบบ GaN แบบเส้นตรงชั้น A/AB
ระบบที่ติดตั้งบน rack
ความกว้างของแบนด์บริดด์ทันที
เหมาะสําหรับการใช้งาน EMI/RFI, Lab, Comm และ EW
เหมาะสําหรับสติวัดและทุกมาตรฐานการปรับปรุงช่องเดียว
วงจรป้องกันที่ติดตั้ง
ความน่าเชื่อถือและความแข็งแรงสูงสําหรับแอพพลิเคชันมือถือ
การควบคุมระบบรองรับ Ethernet การควบคุมทางไกลของโปรแกรม
หน้าจอสัมผัส
1. PA:ปัจจุบัน RF Output Power แสดง
2ครับกําหนดและแสดงค่าความอ่อนแอปัจจุบัน
(0-30d)Bระยะ);
3VSW:แสดงคลื่นยืนปัจจุบันออก
ปริมาตรของโมดูล
4VSWR:สถานะของคลื่นยืน;
5. tmp:สภาพอุณหภูมิระบบ
6. OP: RF สถานะพลังงานออก
7. RF Output Control Switch: กดสวิทช์เพื่อเปิดสวิทช์และสวิทช์เปลี่ยนเป็นสีฟ้า, เปลี่ยนเป็นสีขาวหลังจากกดอีกครั้งเพื่อปิดสวิทช์
8. Temp: แสดงอุณหภูมิระบบปัจจุบัน
2ครับกําหนดและแสดงค่าความอ่อนแอปัจจุบัน
(0-30d)Bระยะ);
3VSW:แสดงคลื่นยืนปัจจุบันออก
ปริมาตรของโมดูล
4VSWR:สถานะของคลื่นยืน;
5. tmp:สภาพอุณหภูมิระบบ
6. OP: RF สถานะพลังงานออก
7. RF Output Control Switch: กดสวิทช์เพื่อเปิดสวิทช์และสวิทช์เปลี่ยนเป็นสีฟ้า, เปลี่ยนเป็นสีขาวหลังจากกดอีกครั้งเพื่อปิดสวิทช์
8. Temp: แสดงอุณหภูมิระบบปัจจุบัน
อินเตอร์เฟซการใส่ค่า ATT
คลิก [ATT] เพื่อแสดงอินเตอร์เฟซด้านบน จากนั้นใส่ค่าของ ATT จาก 0 ถึง 30 จากนั้นคลิก [ยืนยัน]
