คำอธิบายผลิตภัณฑ์
PTC-XD-PROระบบออกแบบมาเป็นพิเศษสำหรับการติดตั้ง Fix Outdoorรวมการตรวจจับ UAVและการค้นหาทิศทาง- เครื่องตรวจจับสามารถทำการค้นหาและกำหนดทิศทางหลายเป้าหมายได้พร้อมกันช่วยให้การแปลที่แม่นยำและการติดตามวิถีของ UAVs เป้าหมายและนักบิน- ใช้การรบกวนทางวิทยุและล้ำสมัยการปิดกั้นเทคโนโลยีอย่างมีประสิทธิภาพตัดออกUAV-การส่งผ่านวิดีโอการควบคุมระยะไกลและลิงก์นำทางบังคับให้ UAV กลับมาหรือลงจอดทันทีระบบนี้สามารถรองรับการทำงานกับอุปกรณ์ติดขัด UAV-ดังนั้นมันสามารถปิดกั้นโดรนทั้งหมดได้ภายในน่านฟ้าระดับความสูงต่ำเพิ่มความสามารถในการตรวจสอบอย่างละเอียดของพื้นที่ควบคุม
อุปกรณ์นี้เหมาะสำหรับการรักษาความปลอดภัยระดับความสูงต่ำในสถานการณ์เช่นการสนับสนุนเหตุการณ์ขนาดใหญ่ลาดตระเวนความปลอดภัยสาธารณะการป้องกันชายแดนการป้องกันตัวเลขทางการเมืองเขตการจัดการทหาร-พาร์คและสวนสาธารณะปิโตรเคมีและสนามบิน มันสามารถทำงานออฟไลน์บนเครื่องเดียวได้อย่างยืดหยุ่นและรวดเร็วและตอบสนองได้อย่างยืดหยุ่นตอบสนองความต้องการของสถานการณ์ต่าง ๆ
เครื่องตรวจจับ pamarmeters
|
ตัวเลข
|
ดัชนี
|
พารามิเตอร์
|
หมายเหตุ
|
|
1
|
การตรวจจับและการระบุประเภทเสียงพึมพำ
|
โดรนซีรีส์ DJIFPVS-AutelXiaomiYuneec-แร้ง, PowerVision, Tello Drones ฯลฯ
|
|
|
2
|
แถบความถี่ในการตรวจจับ
|
100mhZ~ 6GHZ
|
|
|
3
|
ระยะการตรวจจับ
|
2~ 5km
|
ขึ้นอยู่กับสภาพแวดล้อม
|
|
4
|
ความสูงของการตรวจจับ
|
0m ~ 1000m
|
|
|
5
|
จำนวนเป้าหมายที่สามารถตรวจพบได้พร้อมกัน
|
20ก่อกวน
|
|
|
6
|
อัตราความสำเร็จในการตรวจจับ
|
97-
|
|
|
7
|
ระบุเวลาตอบสนอง
|
3s
|
|
|
8
|
ทิศทางการค้นหาความถี่
|
400-6000mHz
|
|
|
9
|
การค้นหาทิศทาง
|
1 ~ 5km (2GHz-6GHz)
200m ~ 1km (400MHz ~ 2GHz)
|
ได้รับผลกระทบจากความถี่ies,แบบจำลองและสิ่งแวดล้อม
|
|
10
|
การค้นหาทิศทางหมายเลขเป้าหมาย
|
- 3 โดรน
|
ได้รับผลกระทบจากความถี่ies,แบบจำลองและสิ่งแวดล้อม
|
|
11
|
การค้นหาทิศทาง ACCความเป็นคุณ
|
3~ 10
|
ได้รับผลกระทบจากความถี่ies,แบบจำลองและสิ่งแวดล้อม
|
|
12
|
อัตราการรีเฟรช DF
|
10 ~ 30 ครั้ง/นาที
|
ได้รับผลกระทบจากความถี่ies,แบบจำลองและสิ่งแวดล้อม
|
|
13
|
ความแม่นยำในการวางตำแหน่ง
|
10ม.
|
|
|
14
|
จำนวนแทร็กตำแหน่ง
|
-5 ก่อกวน
|
ในขณะเดียวกัน
|
|
15
|
รูปแบบการวางตำแหน่งโดยเครื่องตรวจจับเดี่ยว
|
Dji Mavic-อากาศ-มินิ-FPV-Avata. ฯลฯ
|
|
|
16
|
ช่วงสแกน
|
100MHz ~ 6GHz
|
|
|
17
|
อัตราความสำเร็จในการตรวจจับ
|
97-
|
|
|
18
|
ระบุเวลาตอบสนอง
|
3s
|
|
|
19
|
ระดับกันน้ำ
|
IP65
|
|
|
20
|
มินิเซียนn
|
φ*H (690mm*575มม.)2 มม.
|
|
|
21
|
น้ำหนัก
|
20กิโลกรัมS
|
|
|
22
|
แหล่งจ่ายไฟ
|
AC-110-240V, DC-12V
|
|
|
23
|
การใช้พลังงาน
|
50W
|
|
|
24
|
อุณหภูมิการทำงาน
|
-40 ~ 65℃
|
|
|
25
|
โหมดการตรวจจับ
|
การตรวจจับแบบพาสซีฟ 360 องศา
|
|
|
26
|
รองรับการควบคุมซอฟต์แวร์ภาษาซอฟต์แวร์: อังกฤษ/รัสเซีย/สเปน สำหรับตัวเลือก
|
ข้อได้เปรียบของผลิตภัณฑ์
การตรวจการทำงาน
1)การตรวจจับเสียงพึมพำ:สามารถตรวจจับและระบุแบรนด์โมเดลความถี่และข้อมูลอื่น ๆ ของการบุกรุกโดรน-2)การวางตำแหน่งเสียงพึมพำ[1]-สามารถค้นหาข้อมูลตำแหน่งของโดรนซีรี่ส์ DJI และแสดงโดรนแบบเรียลไทม์
ตำแหน่ง (ลองจิจูดและละติจูด) ข้อมูล Azimuthข้อมูลระยะทาง (ระยะทางจากเสียงพึมพำไปยังตำแหน่งของ
อุปกรณ์) ความเร็วความสูง ฯลฯ-
3)Pการวางตำแหน่ง ilot[2]-สามารถค้นหาข้อมูลตำแหน่งของไฟล์นักบินของDJIยานพาหนะทางอากาศที่ไม่มีคนขับและแสดงผล
ตำแหน่งเรียลไทม์ (ลองจิจูดและละติจูด) ข้อมูล Azimuth และข้อมูลระยะทางของมือบิน
(รีโมทคอนโทรล) สัมพันธ์กับตำแหน่งของอุปกรณ์-
(ข้อสังเกต: ทำงานเพื่อบางรุ่นเช่น DJI, Air, Mini, FPV และ Avata-
4) การค้นหาทิศทาง UAV-เครื่องตรวจจับเดียว สนับสนุนการค้นหาทิศทางสำหรับ UAV เป้าหมาย; จอแสดงผล Azimuth แบบเรียลไทม์บนอิเล็กทรอนิกส์
แผนที่; รองรับการค้นหาทิศทางพร้อมกันสำหรับเป้าหมาย≥3
5)ฟังก์ชั่นกำจัด:อุปกรณ์มีความสามารถในการรับและถอดรหัสข้อมูลเพื่อรับข้อมูลเช่น
ตำแหน่งเสียงพึมพำตำแหน่งนักบินและจำนวนเสียงพึมพำ SN ผ่านการถอดรหัส RID
ข้อสังเกต:ใช้ได้เฉพาะกับโดรนที่มีความสามารถในการออกอากาศและเปิดใช้งาน
6) สเปกตรัมSCanning:การสแกนสเปกตรัม 100MHz ~ 6GHz สนับสนุนกราฟสเปกตรัมและการแสดงกราฟน้ำตก
7) การจดจำรหัสประจำตัวที่ไม่ซ้ำกัน[3]-สามารถระบุหมายเลขซีเรียลที่ไม่ซ้ำกันของดีเจฉันเสียงพึมพำซีรีส์และ
ยืนยันข้อมูลประจำตัวที่ไม่ซ้ำกันของเสียงพึมพำ-8)การตรวจจับแบบบูรณาการและการนัดหยุดงาน:อุปกรณ์สามารถ
ตอบโต้การโจมตีเสียงพึมพำโดยอัตโนมัติหลังจากตรวจจับและระบุ-
8)การติดตามวิถีการเคลื่อนที่หลายเป้าหมาย[4]-สามารถบรรลุตำแหน่งเสียงพึมพำหลายเป้าหมายและติดตามในขณะที่
แสดงวิถีการบินโดรนหลายครั้ง-9)อินเตอร์เฟส API มาตรฐาน: การรวมข้อมูลเข้ากับระบบการจัดการที่ระบุ10) ห้องสมุดโมเดล WiFi:หลังจากเพิ่มระบบสามารถตรวจจับโดรนด้วยสัญญาณ WiFi ได้โดยปกติ11) แผนที่อิเล็กทรอนิกส์:การสลับแผนที่อิเล็กทรอนิกส์รวมถึง A-MAP, Baidu และ Google (ออฟไลน์) ฯลฯ12) การออกแบบแบบบูรณาการ:อุปกรณ์ใช้การออกแบบแบบบูรณาการง่ายขึ้นสำหรับการติดตั้ง
ระบบคุณสมบัติ
- ยาวdความไม่แน่นอนฟการงงdistance: ในสภาพแวดล้อมแบบเปิดทิศทางการค้นหาระยะทางพฤษภาคมถึง4km.
- กว้างdความไม่แน่นอนฟการงงฟความต้องการขและ:อุปกรณ์รองรับการค้นหาทิศทาง UAV ในช่วงความถี่ 400MHz ~ 6GHz
- การตรวจจับแบบพาสซีฟ:อุปกรณ์ไม่ได้ปล่อยสัญญาณแม่เหล็กไฟฟ้าใด ๆ ไม่มีมลพิษทางสิ่งแวดล้อมแม่เหล็กไฟฟ้าและเป็นมิตรกับสิ่งแวดล้อม
- สามความพร้อมรอบด้าน:อุปกรณ์ทำงานอย่างต่อเนื่องทั้งกลางวันและกลางคืนเป็นเวลา 7*24 ชั่วโมง 24/7 (เหมาะสำหรับสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่ซับซ้อนและสภาพแวดล้อมที่อากาศเลวร้าย) และให้ความปลอดภัย (360 °การตรวจจับการบุกรุกของเสียงพึมพำ) ในพื้นที่แกนกลาง;
- รายการขาวดำ[5]-มันสามารถแยกแยะระหว่างความร่วมมือและไม่ใช่-โดรนสหกรณ์และอุปกรณ์จะไม่เตือนเมื่อตรวจจับโดรนสหกรณ์ นอกจากนี้ยังสามารถติดฉลากโดรนสหกรณ์ด้วยความไว้วางใจ- ข้อสังเกต:ส่วนใหญ่ทำงานให้กับโมเดลปกติของ DJI
- สัญญาณเตือนการบุกรุก:เมื่อตรวจพบการบุกรุกเสียงพึมพำจะมีการเรียกใช้สัญญาณเตือนเสียงหรือภาพ-
- การเล่นวิถี:สนับสนุนการเล่นเส้นทาง Drone Flight, ช่วยเหลือเจ้าหน้าที่รักษาความปลอดภัยในการวิเคราะห์ข้อมูลการบินโดรนในอดีต-
- บันทึกการตรวจจับ:รายการบันทึกการตรวจจับสามารถเก็บบันทึกการตรวจจับในอดีตรวมถึงข้อมูลหลายมิติเช่นหมายเลขซีเรียลโดรนโมเดลความถี่ ฯลฯ-
- การวิเคราะห์ข้อมูลและข้อมูล:รองรับการตรวจจับ UAV และข้อมูลการบินการวิเคราะห์ทางสถิติซึ่งสามารถนำเสนอได้โดยวิธีการสร้างภาพเช่นแผนภาพความร้อนและแผนภูมิสาย
- แผนที่อิเล็กทรอนิกส์:รองรับการสลับแผนที่อิเล็กทรอนิกส์รวมถึง GAO DE, Bing, Baidu,Google ออฟไลน์
ระบบตอบโต้เสียงพึมพำสำหรับตัวเลือก
| ช่องสัญญาณเอาต์พุต |
การทำงานความถี่ |
โออตใส่ Pเครื่องตัด |
ใน-วงดนตรีความเรียบ |
| CH1 |
900-930MHz |
100W |
± 0.5dB |
| CH2 |
1160-1300MHz |
100W |
± 0.5dB |
| CH3 |
1550-1610MHz |
100W |
± 0.5dB |
| CH4 |
2400-2480 MHz |
100W |
± 0.5dB |
| CH5 |
5150-5250MHz |
100W |
± 0.5dB |
| CH6 |
5725-5850MHz |
100W |
± 0.5dB |
| Ch7 |
400-450MHz |
100W |
± 0.5dB |
| Ch8 |
1400-1440MHz |
100W |
± 0.5dB |
| ที่การทำงานความถี่ies cหนึ่ง เป็น ที่ปรับแต่งได้ ตาม ของคุณ ขอ- |
| ช่องทำงาน |
8ch |
| กำลังขับ |
800W |
| ปัจจุบันทำงาน |
AC220V หรือ AC110V หรือ DC48V หรือ DC24V |
| เกรดกันน้ำ |
IP65 |
| อุณหภูมิการทำงาน |
-30 ถึง +55 ºC |
| การพูดพล่ามมิติ |
500*450*235 มม. |
| สุทธิน้ำหนัก |
เกี่ยวกับ35กิโลกรัม |
| การติดตั้ง |
กำแพง ติดตั้งเป็นมาตรฐาน Pole ติดตั้งสำหรับตัวเลือก |
| การป้องกัน |
VSWR การป้องกัน PA จะปิดเมื่อVSWR เกินกว่า 5: 1 |
| อุณหภูมิ การป้องกันปิดอัตโนมัติเมื่อมากกว่า 75 ºC จะ เริ่มทำงานใหม่เมื่อ อุณหภูมิ ลด 55 ºC- |
| การทำงานชั่วโมง |
24/7/365วัน |
| ฟทำให้เป็นประกาย |
ที่อยู่อาศัย โลหะและ Vandกัน |
| แหล่งจ่ายไฟ |
AC-110V/220V |

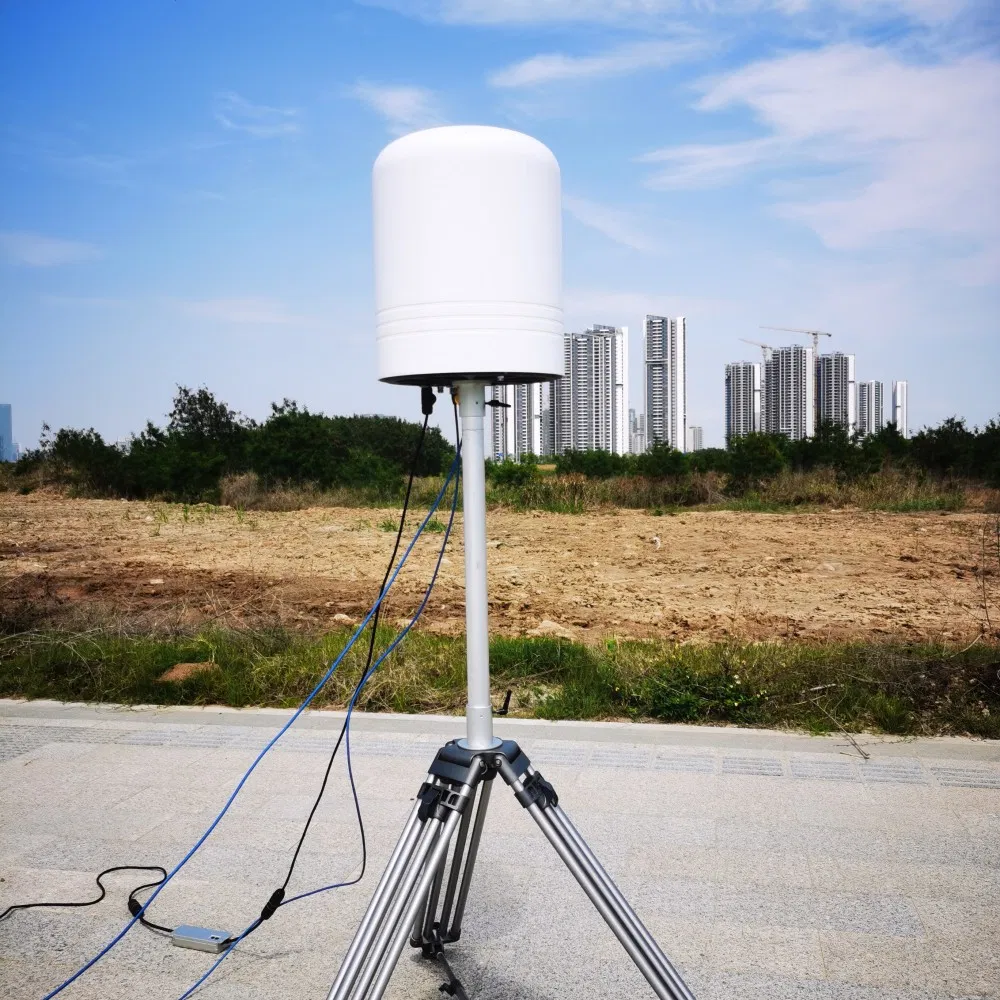

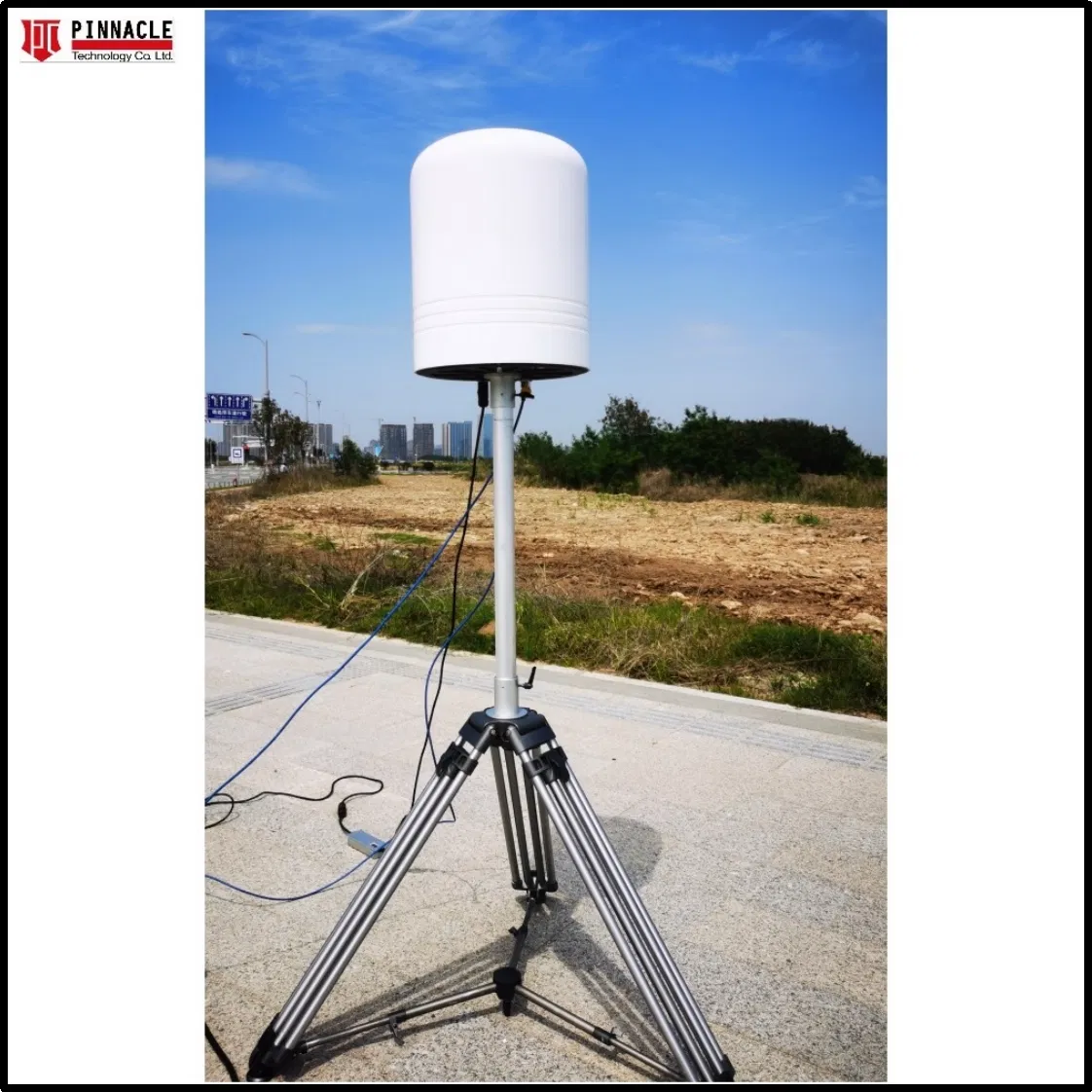

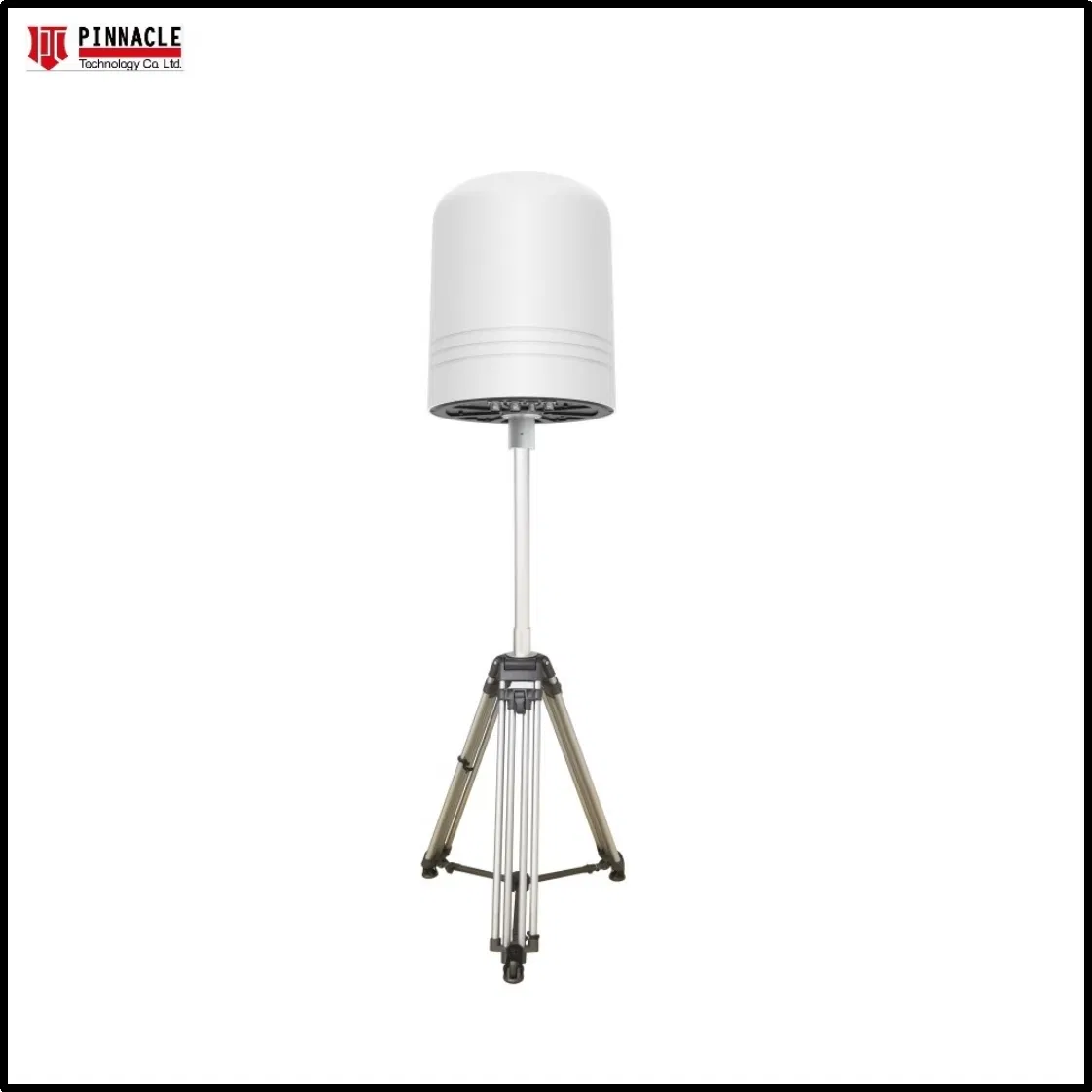

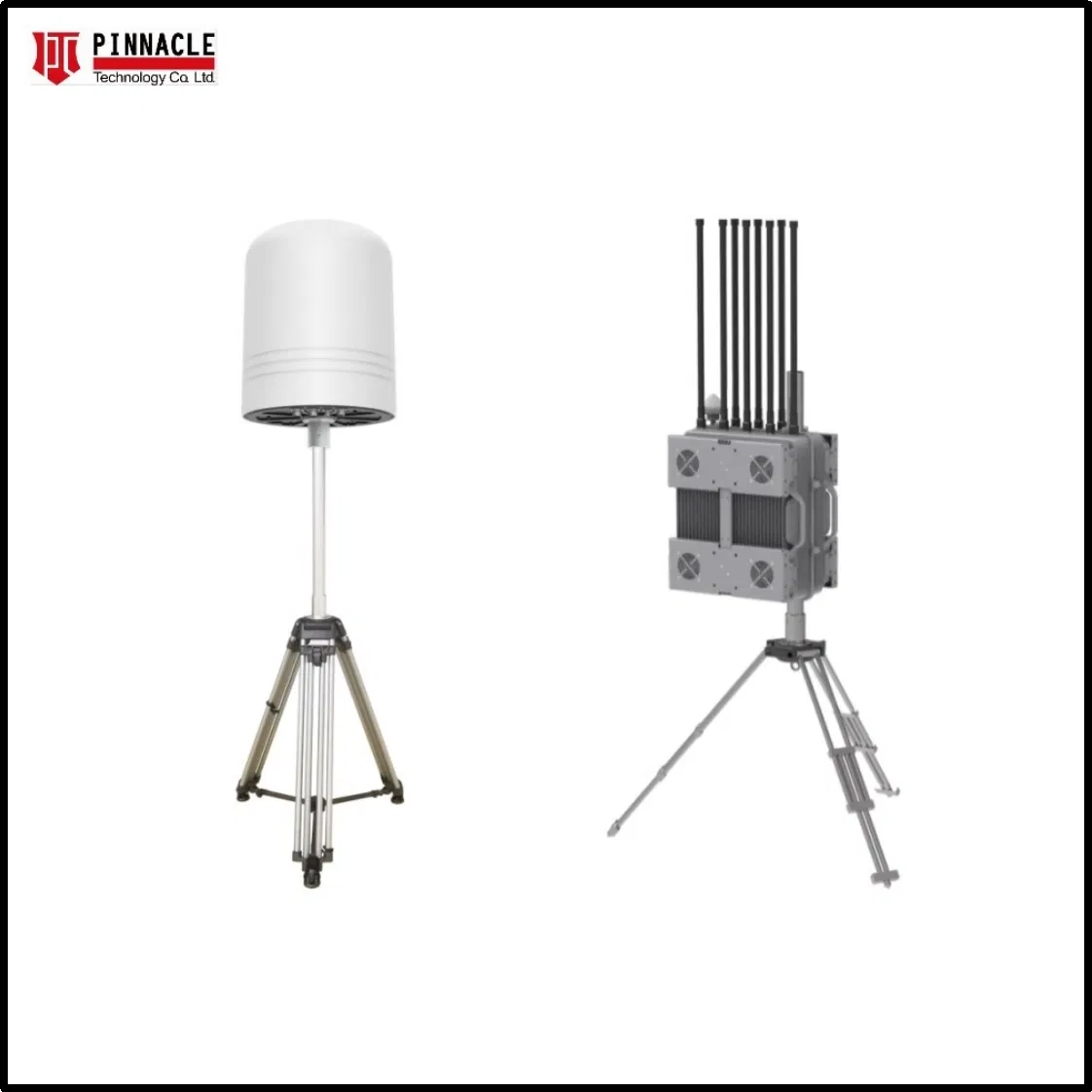

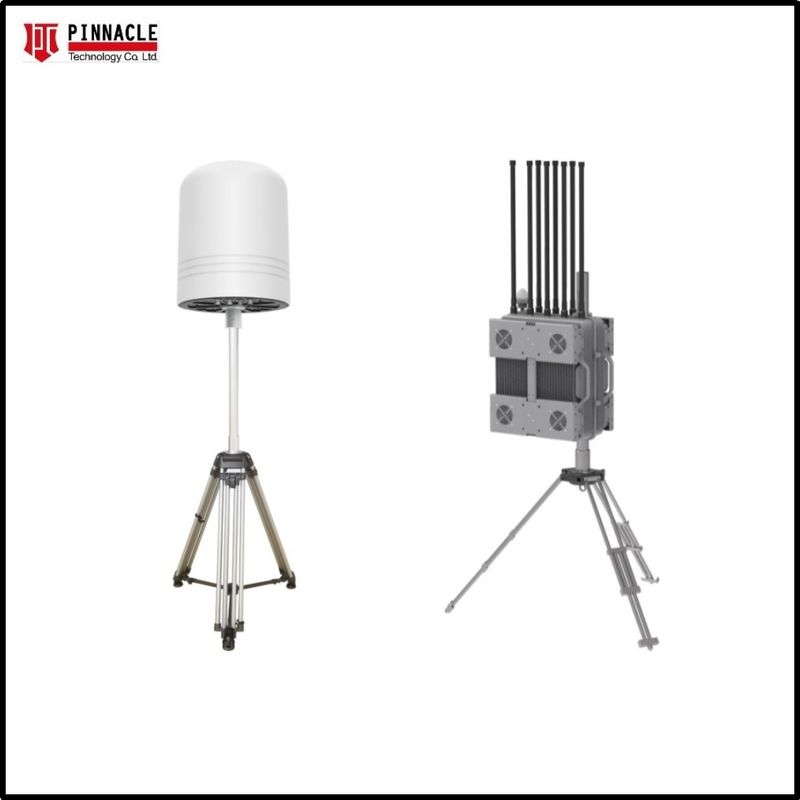

ภาพถ่ายโดยละเอียด
คำแนะนำการติดตั้ง

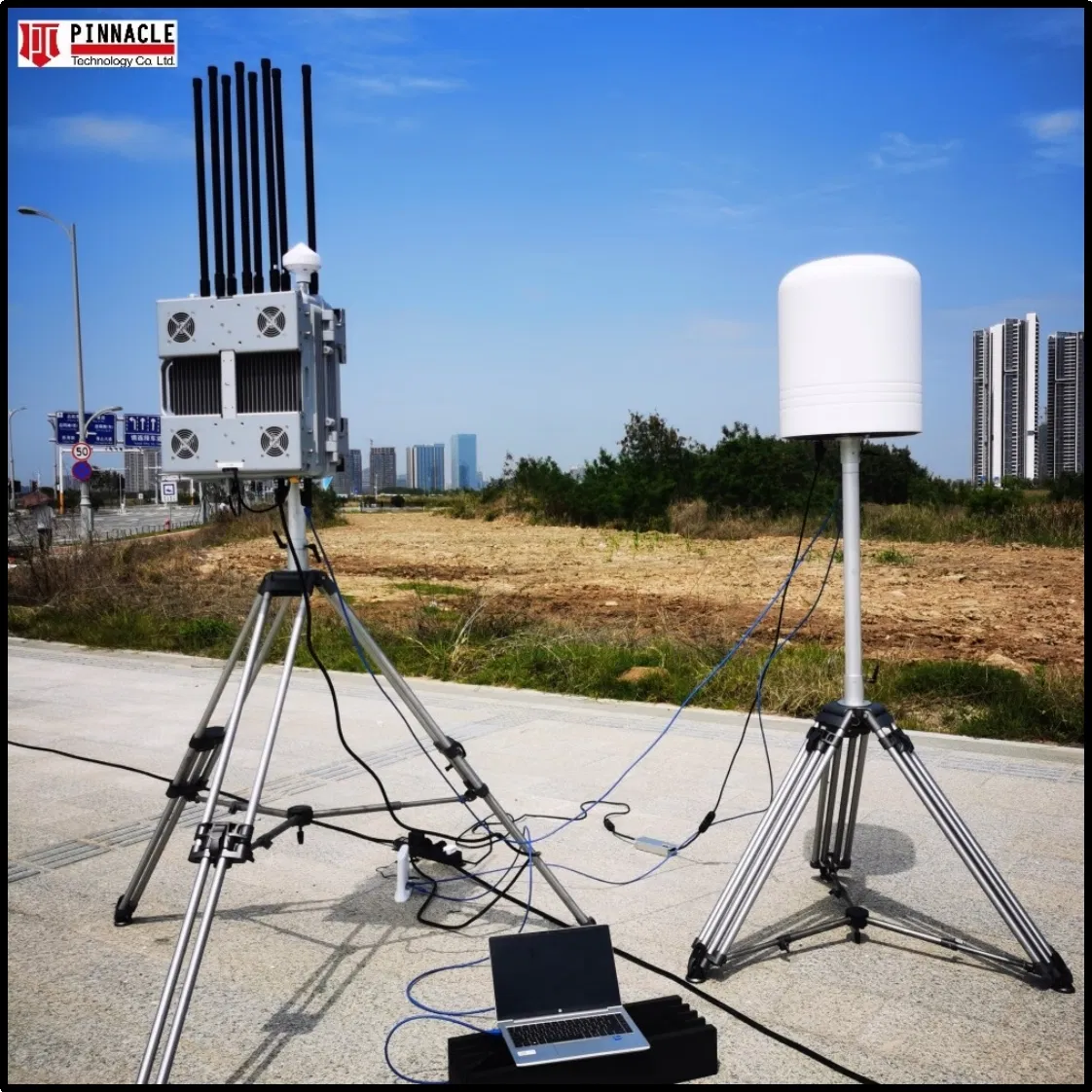

สามารถติดตั้งในขาตั้งกล้องมือถือหรือยานพาหนะ
แอปพลิเคชันผลิตภัณฑ์
สถานที่ที่ละเอียดอ่อนใด ๆ ที่ไม่ได้รับอนุญาตให้ใช้โดรน/UAV เช่นรัฐบาล, บ่อน้ำมัน, ความมั่นคงแห่งมาตุภูมิ, สถานที่ชุมนุมขนาดใหญ่, การต่อต้านการก่อการร้าย, ความปลอดภัยของ AR-MY, ความปลอดภัยของสนามบิน, อุตสาหกรรมปิโตรเคมี, สถานที่กีฬา, การป้องกันขบวนรถวีไอพี, โรงเรียนและมหาวิทยาลัยและมหาวิทยาลัย
เป็นต้น
