สถานที่กำเนิด:
เชียงใหม่ จีน
ชื่อแบรนด์:
PTC
ได้รับการรับรอง:
ISO 9000
หมายเลขรุ่น:
DRV3กม.
รายละเอียดสินค้า: |
|
ระบบการตรวจสอบและจมเครื่องบิน UAV / Drone ที่มีความสูงต่ําถูกออกแบบมาเพื่อเฝ้าระวังกิจกรรมที่เป็นอันตรายที่ไม่ต้องการของเครื่องบิน UAV / Drone

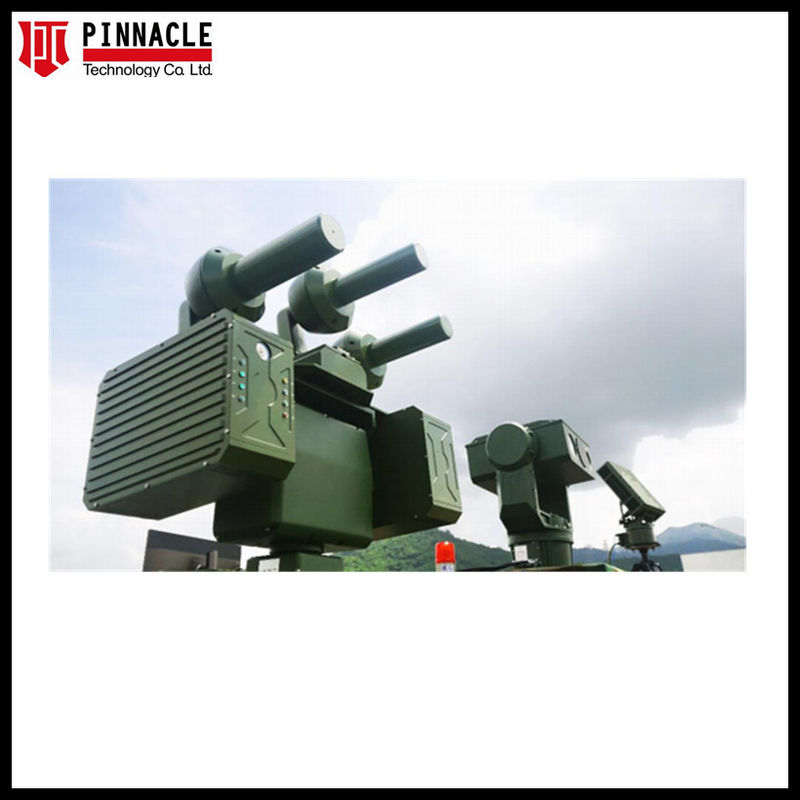

ระบบนี้เป็นระบบการออกแบบแบบโมดูลระดับสูง ประกอบด้วยราดาร์รักษาความปลอดภัย กล้องตรวจจับวิดีโอ การตรวจจับวิทยุ และโมดูล RF Jamming ซึ่งสามารถใช้งานได้อย่างรวดเร็ว สบายในการบํารุงรักษาและปรับปรุงใหม่อุปกรณ์หลายตัวสามารถเชื่อมต่อกันในเครือข่ายเพื่อให้มีการปกปิดความปลอดภัยที่เข้มข้นและใหญ่กว่า.
ระบบนี้ติดตาม UAV / drones ผ่านการรวมข้อมูลหลายเซนเซอร์และการทํางานร่วมกันและดําเนินการ Jamming และบังคับการลงจอดบน UAV / เครื่องบินไร้คนขับที่เข้าเขตป้องกันเพื่อรับรองความปลอดภัย.
|

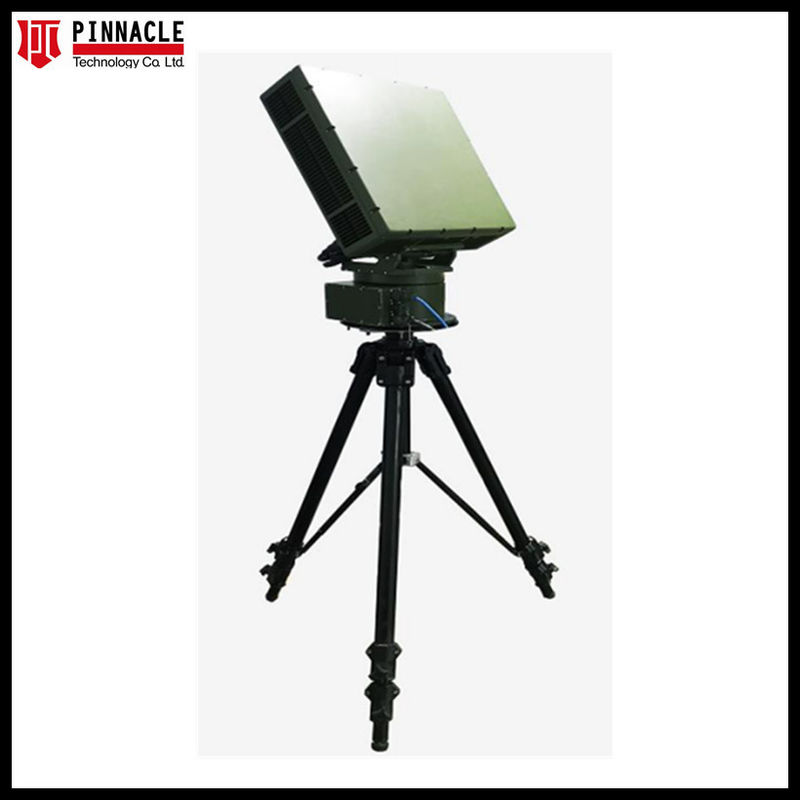

ปริมาตรเทคนิคของราดาร์:
| รายการ | อัตราการแสดง |
| ระบบ | แอเร่ระยะทํางาน 3 มิติ |
| วงดนตรี | กวง Ku |
| พลัง | ≤ 120w |
| ระยะการตรวจจับ | ระยะทางสูงสุด: 3km (RCS = 0.01m2) |
| ระยะทางขั้นต่ํา 200 เมตร | |
| ความละเอียดระยะ | ≤ 10m |
| ความละเอียด Azimuth | 3.6° |
| ความแม่นยํา azimuth | 0.5° |
| ความละเอียดของความสูง | 3° |
| ความแม่นยําในการยก | 1° |
| การครอบคลุมทางทิศทาง | ระดับความสูง: 360° |
| สูง: 42° | |
| ระยะสแกน | การสแกนกล 360° |
| น้ําหนัก | ≤35kg |
| ขนาด | 600mm (H) x 420mm (W) x 330mm (L) |
| พลังงานไฟฟ้า | DC 24V, 10A |
| การบริโภคพลังงาน | ≤ 120W |
| IP | 65 |

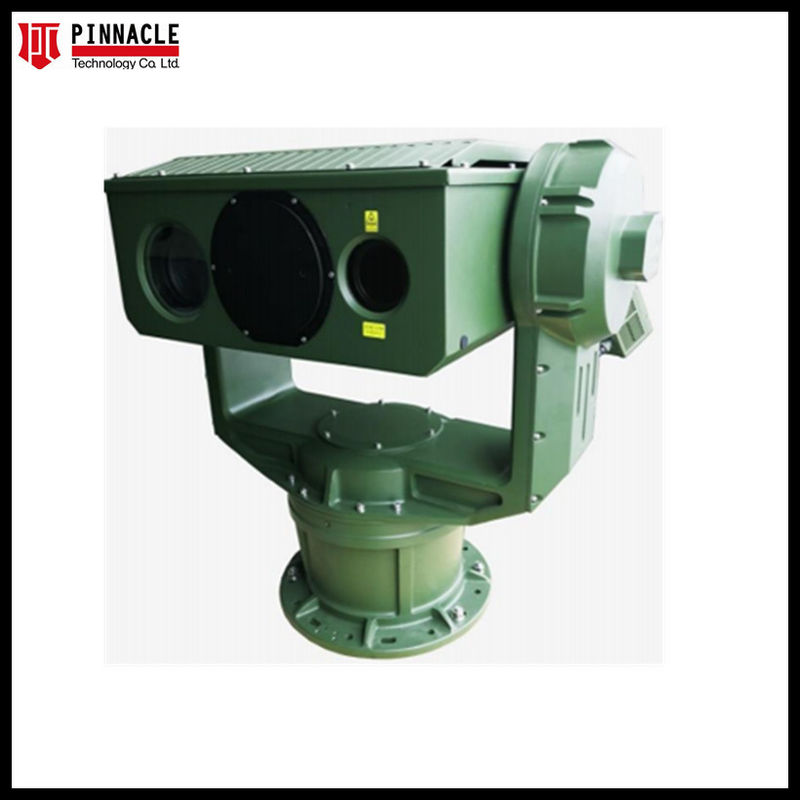

| เครื่อง | รายการ | อัตราการแสดง |
| กล้อง EO | การแก้ไข | 1080p |
| พิกเซล | 2 ล้าน | |
| ความสว่าง | ≥ 0.0021ux | |
| ความยาวจุดเฉพาะ | 22.5 ~ 755 มิลลิเมตร,34x ออทติกัล | |
| มุมมอง | สนามมองแนวราบ: 0.54°~18.12° (วิดเทเล) | |
| สนามมองแนวตั้ง: 0.41°~13.48° ( wide-tele) | ||
| ดูระยะ | ระยะ Pan: 360 ° ไม่สิ้นสุด | |
| ระยะความชัน: -45°~+90° | ||
| ความเร็วหมุน | ความเร็ว ≤ 80°/s,อัตราความเร็วการชัน ≤60°/s | |
| อุณหภูมิ | เซนเซอร์ | เครื่องตรวจจับระดับแกนที่ไม่เย็น |
| พิกเซล | 384*288 | |
| วงคลื่นอินฟราเรด | 8~14um | |
| ความยาวจุดเฉพาะ | 31 ~ 155 มม. | |
| มุมมอง | สนามมองแนวราบ: 4.02°~19.9° | |
| สนามมองตั้ง: 3.21°~15.9° (วิดเทเล) | ||
| การมองเห็นกลางคืนด้วยเลเซอร์ | แหล่งแสงเลเซอร์ | เลเซอร์อินฟราเรด |
| ความยาวคลื่น | 810nm | |
| พลัง | 15w | |
| ระบบ | ระยะทางการระบุและติดตาม UAV | ท้องฟ้าใส:≤2.4km |
| การมองเห็นกลางคืน:≤1.2km,ความร้อน: ≤ 700m | ||
| เวลาการระบุตัว | <3S | |
| IP | 66 |

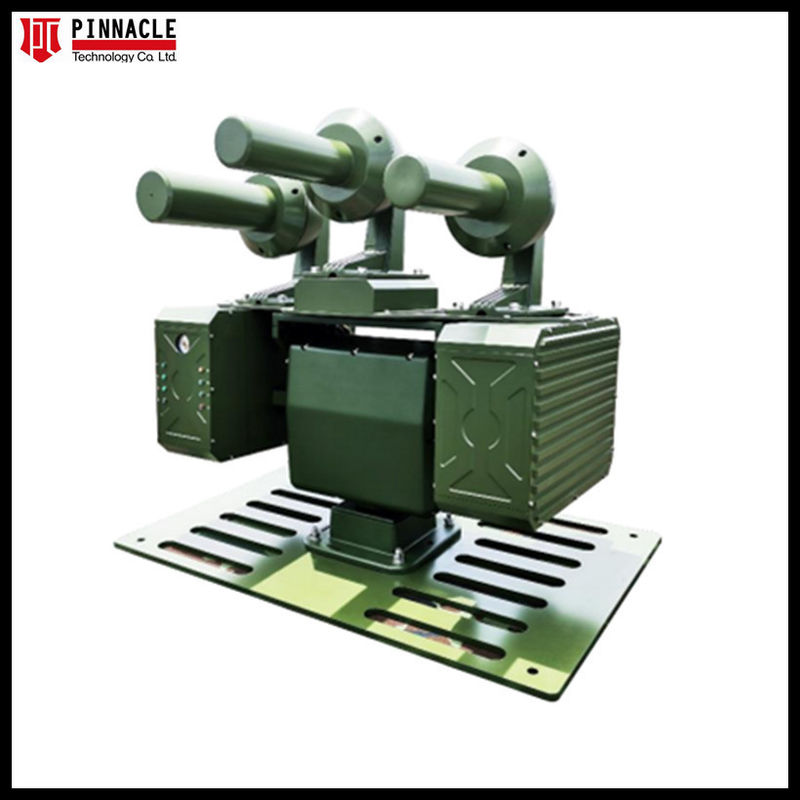

โมดูลรัด RFsปริมาตร:
| ช่องหมายเลข | ความถี่ | RFพลังการออก+/-3dBm |
| 1 | 20-600MHz | 50W |
| 2 | 600-1400MHz | 50W |
| 3 | 1400-2200MHz | 50W |
| 4 | 2200-3000MHz | 50W |
| 5 | 3000-3800MHz | 50W |
| 6 | 3800-4600MHz | 50W |
| 7 | 4600-5400MHz | 50W |
| 8 | 5400-6200MHZ | 50W |
| รวมช่องทางการทํางาน | 8 ช่อง | |
| พลังงานในแต่ละช่วง | 50W | |
| พลังงานผลิตทั้งหมด | 400W | |
| ปรับพลังงาน | พลังงานในแต่ละวงจรสามารถปรับโดยโปรแกรม | |
| ระยะขัดขวาง |
500-2000m ระยะการยับยั้งขึ้นอยู่กับสภาพแวดล้อมท้องถิ่น ปัจจัยและระยะทางระหว่าง Drone, ระยะไกลและ Jammer |
|
| แอนเทนนา | อินบิลท์ในอัตราการเพิ่มสูง ออนเนน Omni | |
| เป้าหมายขัดขวาง | ความถี่ของ Drone และความถี่ของ Remote Control จาก 20-6000 | |
